Filtres automatiques Contre Courant STF
type 1000 (vertical) et 2000 (horizontal)

Applications :
Filtration des eaux de forage et de surface.
Filtration des eaux de process.

Seuil de filtration :
Media de filtration de 25µ à 500µ.

Pression d’utilisation :
10 bar en standard

Points forts :
La filtration s’effectue à travers des crépines métalliques en acier inoxydable.
Le filtre continue à produire pendant la phase de décolmatage

Existe en version verticale et horizontale

Possibilités de construire le filtre sous ASME VIII.

Fiche de détermination d’un filtre

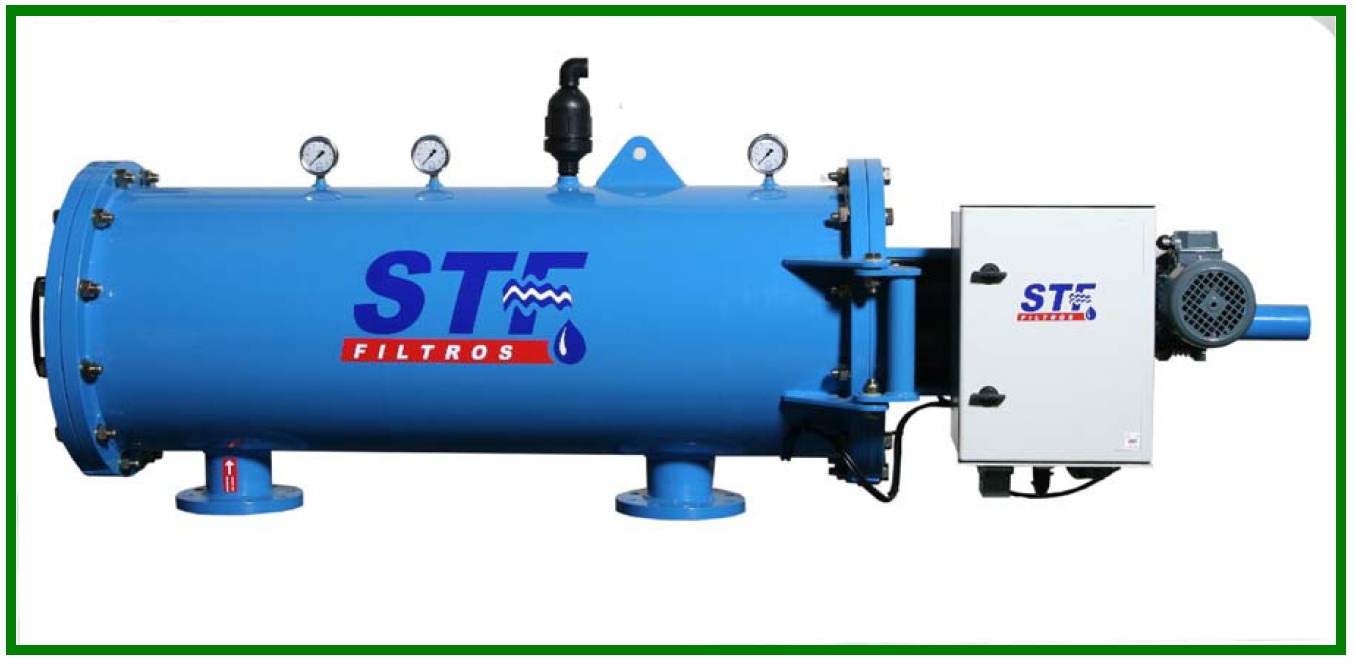

Filtres à contre-courant Horizontal

Principe de fonctionnement :

L’eau à filtrer entre dans le filtre et traverse une crépine de l’intérieur vers l’extérieur. Lorsqu’une perte de charge pré-déterminée est détectée à travers le filtre (manomètre différentiel), la vanne de purge s’ouvre et le bras « suceur » se met à tourner :

l’intérieur de la crépine est alors mis en communication avec l’extérieur : l’eau sous pression dans le filtre passe dans cette crépine à contre-courant, la décolmate et entraîne les matières solides

Renseignements minima à donner pour consultation :

Type de fluide et utilisation.                           Débit nominal et de calcul.
Pression nominale et de calcul.                        Seuil de filtration requis.

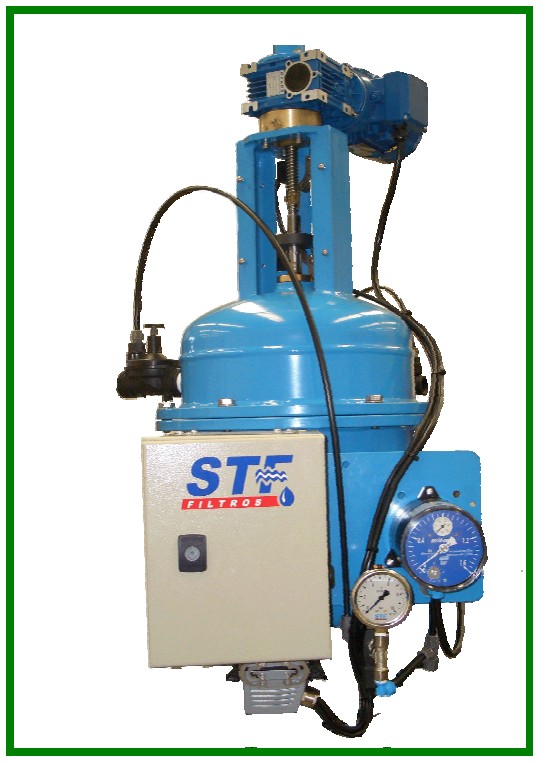

Filtres à contre-courant Vertical
