Filtres à Surface Raclée : AN

Applications :
Clarification de liquides de basse et moyenne viscosité.

Seuil de filtration :
50µ à 1000µ, à travers un médium filtrant à
fentes calibrées.

Pression d’utilisation :
10 bar en standard

Débits en m³/h :
jusqu’à 600 m³/h à 250µ sur de l’eau.

Principe de fonctionnement :
Le liquide traverse le médium filtrant de l’intérieur vers l’extérieur. Les impuretés à éliminer se déposent sur la face interne de l’élément filtrant.

Lors du décolmatage, l’ouverture de la purge provoque un balayage de la surface en co-courant qui entraîne les impuretés détachées par les brosses tournantes.

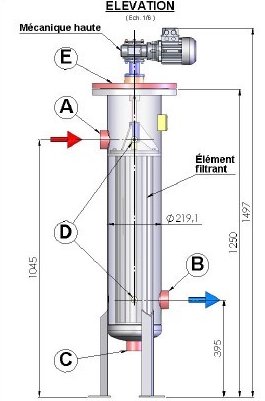

Exemple de filtre AN

Fiche filtre à surface raclée AN

Fiche de détermination d’un filtre

Points forts :

Médium filtrant très robuste.
Décolmatage par brosses ou par racleurs en plus du co-courant.

Une gamme complète de filtres de surface de filtration de 0.25 m2 à 0.8 m2, avec des DN de 50 à 150.

Renseignements minima à donner pour consultation :

Type de fluide et utilisation.             Débit nominal et de calcul.
Pression nominale et de calcul.          Seuil de filtration requis.

Présentation ANI sous PowerPoint
