FILTRES A PANIER

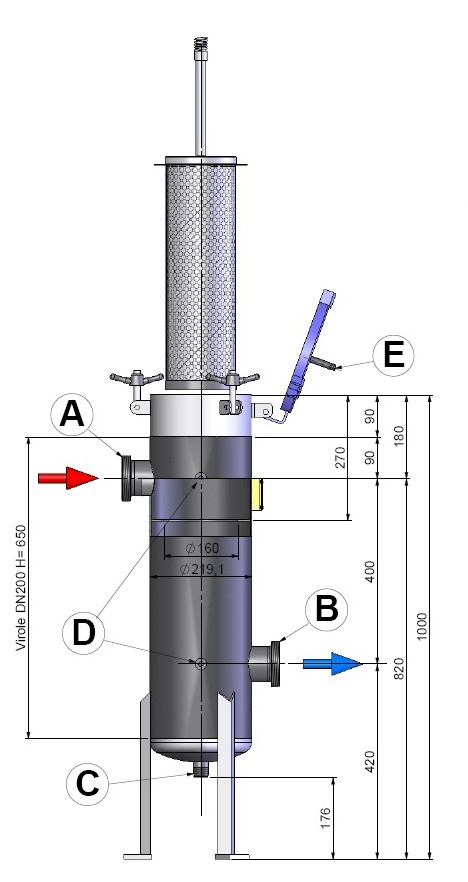

Corps de filtre :
Les corps peuvent contenir un ou plusieurs paniers.

Possibilité de corps horizontaux

Pression de service :
La pression standard est de 10 bar, autres pressions sur demande suivant ASME VIII code div 1 et PED 97/23.

Principe

Le liquide est filtér de l’intérieur vers l’extérieur. La taille des paniers est fonction du débit et des autres caractéristiques du fluide, en particulier de sa charge en matières en suspension.

Elle dépend aussi du type de medium filtrant utilisé, crépine à fentes calibrées ou toile métalliques.

Les corps pour pannier inversé sont envisagés si la taille des particules est élevée.

Les particules solides sédimentent au fond du corps, sans colmater le panier. Elles sont évacuées par une purge manuelle séquentielle, sans ouvrir le filtre.

Avantages:
Prix réduit.
Seuil de filtration pouvant être changé en changeant le panier.
Grande résistance du pannier dans le cas d’utilisation de crépines à fil triangulaire..

Minimum d’information pour cotation  :

Type de fluide, et usage.
Débit maximum et nominal.
Pression maximale et nominale.
Seuil de filtration.
